特性と用途例

分類 特性と用途例
13Cr SUS1A-1 SUS1A-1は、13クロム鋼のうちで炭素量が最も少なく13クロム鋼中、最も耐食性、冷間加工性、溶接性が良好です。AUS-1、SUS2A-Sは炭素量を増加して、熱処理硬さ、耐摩耗性を向上させてあります。用途は医療器具などです。
AUS-1
SUS2A-S
SUS3N-F SUS420J2に硫黄を添加して被削性を向上させてあります。
用途はゲージ類などです。
SUS420J2 JIS鋼種で用途は一般刃物、ゲージ類などです。
AUS-6M AUS-6M、AUS-8、AUS-10はさらに炭素量を増加させバナジウム、モリブデンなどを添加して、硬さ、耐摩耗性、焼もどし抵抗性などを一層向上させた鋼です。用途は高級刃物、ハサミ、ポケットナイフ、医療器具、食品機械、機械部品などです。
AUS-8
AUS-10
17Cr SUS440A 耐食性と耐摩耗性を兼備した鋼で、SUS440A、ACUTO440、SUS440Cの順で耐摩耗性が良くなります。用途は高級刃物、理美容ハサミ、医療器具、ゲージ類、食品機械、機械部品、自動車部品などです。
ACUTO440
SUS440C

製品寸法

熱間圧延板

分類 鋼種名 製品寸法(mm)
厚さ
※1
長さ
※2
230 250
13Cr SUS1A-1 6.0-
20.0
1,000-
4,000
AUS-1
SUS2A-S
SUS3N-F
SUS420J2
AUS-4
AUS-6M
AUS-8
AUS-10
17Cr SUS440A
ACUTO440
SUS440C

※1 1.0㎜単位での製造が可能です。
※2 任意の長さで切断が可能ですが、厚さにより基本長さがございます。

冷間圧延板

分類 鋼種名 製品寸法(mm)
厚さ
※3

※4
長さ
※5
230 250
13Cr SUS1A-1 0.8-
10.0
1,000-
2,800
AUS-1
SUS2A-S
SUS3N-F
SUS420J2
AUS-4
AUS-6M
AUS-8
AUS-10
17Cr SUS440A
ACUTO440
SUS440C

※3 0.1㎜単位での製造が可能です。
※4 任意の長さで切断が可能ですが、厚さにより基本長さがございます。

機械的性質と化学成分

機械的性質

分類 鋼種名 引張試験 硬さ試験 シャルピー
衝撃試験
0.2%耐力
(N/㎟)
引張強さ
(N/㎟)
伸び
(%)
絞り
(%)
硬さ
(HV20)
エネルギー
KV2(J)
13Cr SUS1A-1 269 428 40 84 135 116
AUS-1 285 553 36 80 167 255
SUS2A-S 352 627 30 67 181 35
SUS3N-F 304 620 29 64 179 40
SUS420J2 354 648 32 63 187 31
AUS-4 314 676 29 63 196 23
AUS-6M 367 750 26 53 221 13
AUS-8 389 795 23 39 236 13
AUS-10 320 778 22 40 233 10
17Cr SUS440A 468 825 21 39 248 12
ACUTO440 478 826 17 24 260 7
SUS440C 377 821 16 22 254 5

化学成分

分類 鋼種名 化学成分(%)
C Si Mn P S Ni Cr Mo V
13Cr SUS1A-1 ≦0.08 ≦0.7 ≦1.0 ≦0.04 ≦0.03 ≦0.49 13.00-
14.50
≦0.6
AUS-1 0.09-
0.13
≦0.4 ≦1.0 ≦0.04 ≦0.015 ≦0.60 12.00-
13.00
≦0.6
SUS2A-S 0.23-
0.28
≦1.0 ≦1.0 ≦0.04 ≦0.03 ≦0.30 13.00-
14.50
≦0.6
SUS3N-F 0.33-
0.37
0.40-
0.70
0.50-
0.90
≦0.04 0.07-0.11 ≦0.30 13.00-
14.50
≦0.6
SUS420J2 0.26-
0.40
1.00以下 ≦1.0 ≦0.04 ≦0.003 ≦0.60 12.00-
14.00
≦0.60
AUS-4 0.40-
0.45
≦0.8 ≦1.0 ≦0.04 ≦0.005 ≦0.30 13.00-
14.50
≦0.6
AUS-6M 0.55-
0.65
≦0.8 ≦0.85 ≦0.04 ≦0.005 ≦0.30 13.00-
14.50
0.10-
0.30
0.10-
0.25
AUS-8 0.70-
0.80
≦0.8 ≦0.50 ≦0.04 ≦0.005 ≦0.30 13.00-
14.50
0.10-
0.30
0.10-
0.25
AUS-10 0.95-
1.10
≦0.8 ≦1.0 ≦0.04 ≦0.005 ≦0.30 13.00-
14.50
0.10-
0.30
0.10-
0.25
17Cr SUS440A 0.60-
0.75
≦0.8 ≦1.0 ≦0.04 ≦0.005 ≦0.30 16.00-
18.00
0.30-
0.75
ACUTO440 0.80-
0.95
0.35-
0.50
0.25-
0.40
≦0.04 ≦0.03 ≦0.25 17.00-
18.00
1.00-
1.25
0.08-
0.12
SUS440C 0.95-
1.20
≦0.8 ≦1.0 ≦0.04 ≦0.005 ≦0.30 16.00-
18.00
≦0.75

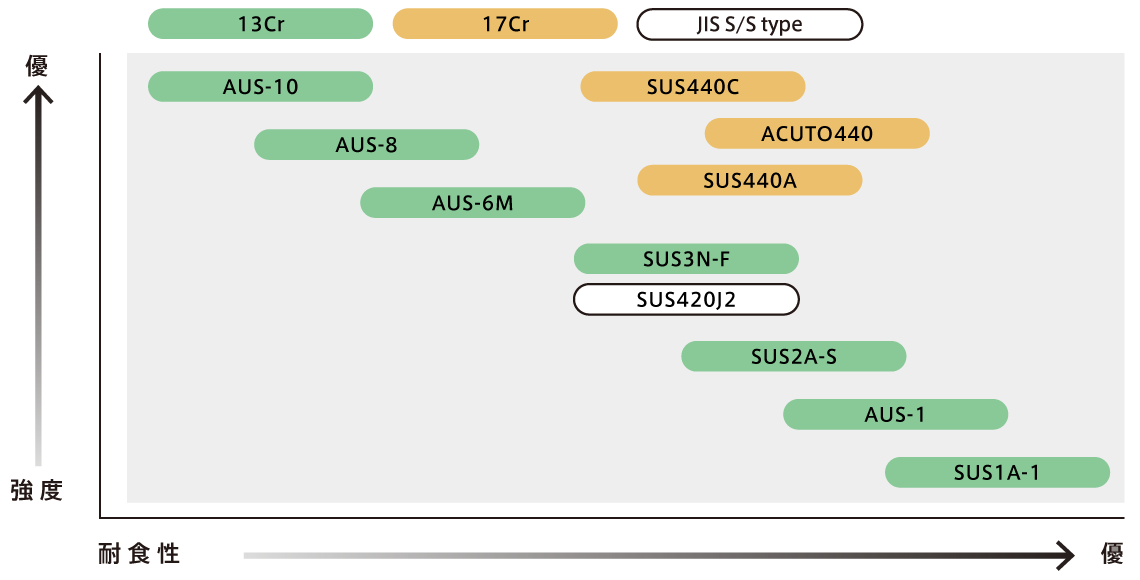

強度と耐食性のイメージ

強度と耐食性

強度と耐食性のイメージ

分類 鋼種名 熱処理目標温度(℃) ※焼入れ-焼もどし
硬さ参考値(HRC)
焼なまし 焼入れ 焼もどし
13Cr SUS1A-1 850
徐冷
1050油冷又は
空冷
180 18.6
AUS-1 56.0
SUS2A-S
SUS3N-F 57.3
SUS420J2 57.3
AUS-6M 58.0
AUS-8 59.0
AUS-10 60.0
17Cr SUS440A 58.0
ACUTO440 1070℃ 58.0
SUS440C 1050℃ 60.0
